Настройка расходомеров Siemens Mag3100+Mag5000

В меню Basic Settings преобразователей необходимо внести следующие изменения:

• Qmax - в соответствии со списком ниже для каждого расходомера
• Current Output - включить (по умолчанию токовый выход выключен)
• Russian - включить русский язык (меню ниже будет на русском языке)

Диффузионная установка:

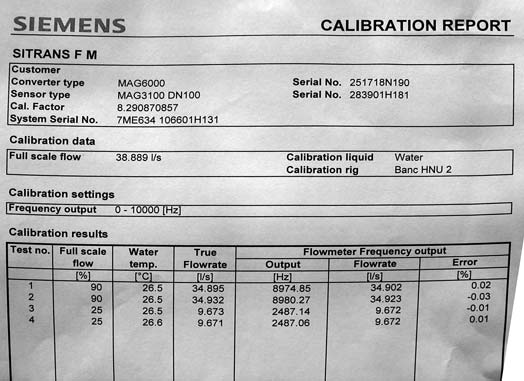

• Serial No 106601H131 расход питательной воды в диффузию 2а,б - 0..180 м³/час

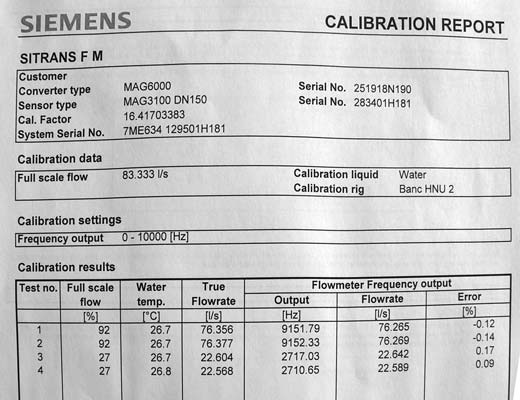

• Serial No 129501H181 расход сока из диффузионной установки 45а,б - 0..300 м³/час

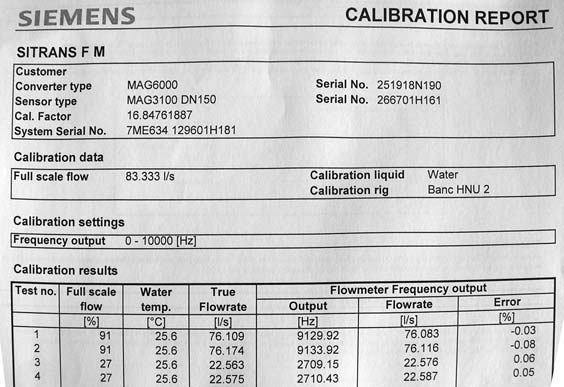

• Serial No 129601H181 расход сока после сборника 65а,б - 0..300 м³/час
• Serial No 152901H211 расход амм. воды на гашение извести 86а,б - 0..40 м³/час

Дефекосатурация:

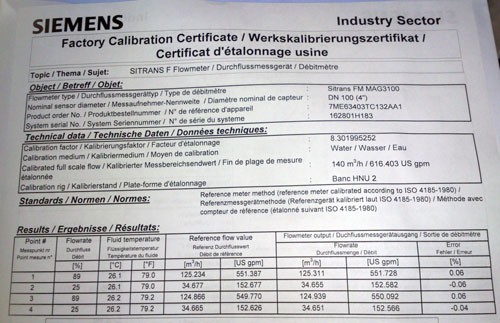

• Serial No 162801H183 расход возврата нефильтрованного сока 1 сатурации на ПД 7а,б - 0..120 м³/час

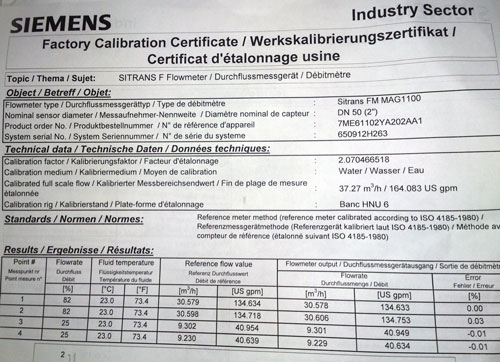

• Serial No 650912H263 расход возврата суспензии сока 1 сатурации на ПД 3а,б - 0..20 м³/час

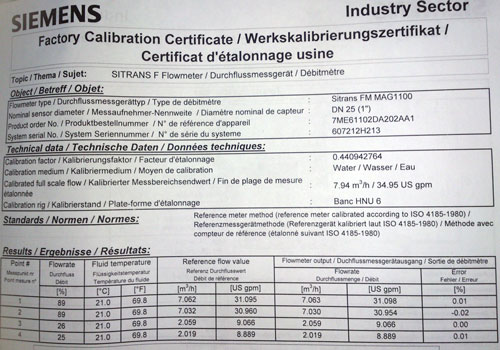

• Serial No 607212H213 расход известкового молока на ПД 15а,б - 0..5.0 м³/час

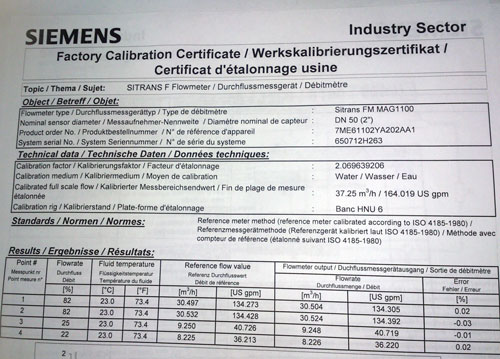

• Serial No 650712H263 расход известкового молока на ОД 19а,б - 0..20 м³/час

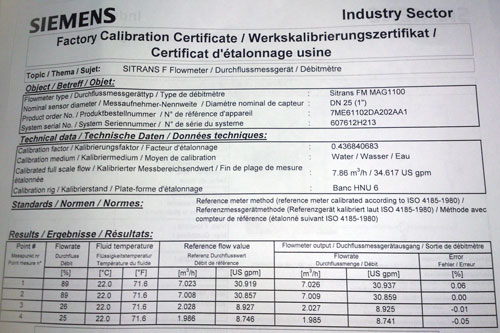

• Serial No 607612H213 расход известкового молока на дефекатор перед 2 сатурацией 35а,б - 0..5 м³/час
• Serial No XXXXXXXXXX расход дефекованного сока на ОД 27а,б - 0..400 м³/час
• Serial No 167101H322 расход сока 1 сатурации на 2 сатурацию 63а,б - 0..250 м³/час

Выпарная установка:

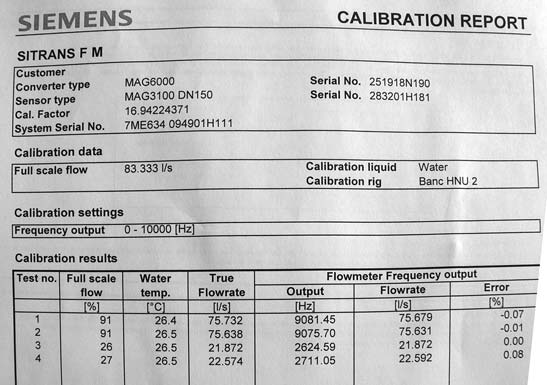

• Serial No 094901H111 расход сока в сборник перед выпаркой 3а,б - 0..300 м³/час

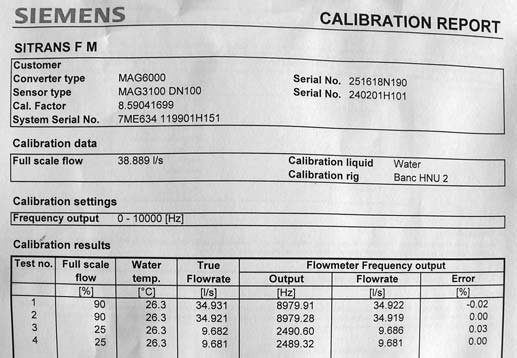

• Serial No 119901H151 расход аммиачной воды в сборник сока перед выпаркой 13а,б - 0..120 м³/час

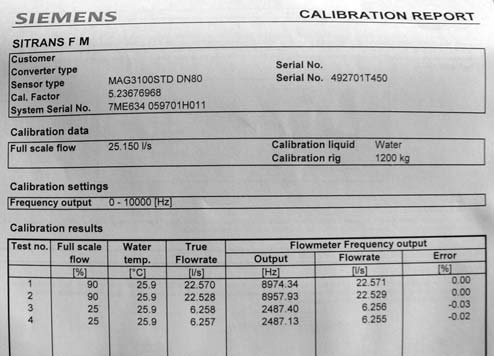

• Serial No 059701H011 расход сиропа с выпарной установки 21а,б - 0..100 м³/час
• Serial No 000101H253 расход химочищенной воды на ВУ 17а,б - 0..50 м³/час

Конденсатное хозяйство:

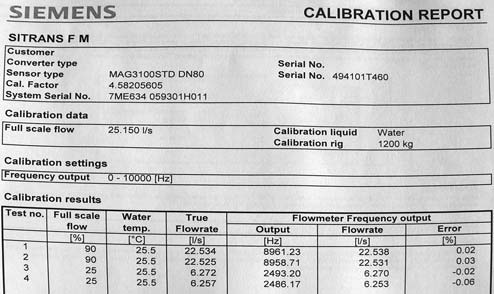

• Serial No 059301H011 расход конденсата ретурного пара в ТЭЦ 47а,б - 0..100 м³/час

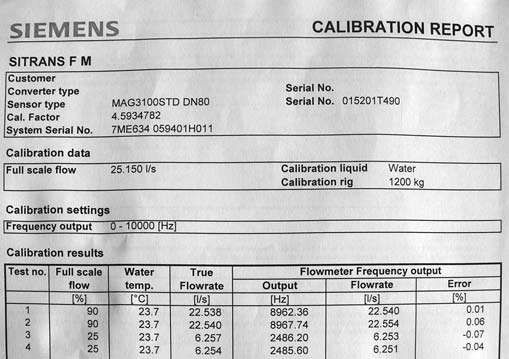

• Serial No 059401H011 расход конденсата пара 1 корпуса в ТЭЦ 21а,б - 0..100 м³/час
• Serial No 000101H253 расход мелассы 42а,б - 0..40 м³/час
